在现有的华为k8s集群上部署(创维现场UAT部署记录)

在现有的华为k8s集群上部署(创维现场UAT部署记录)

1. 梳理现有的k8s资源

从stage-master-0001 拷贝.kube/config 文件到isc-mbm-worker-004工作机器下，此后使用 isc-mbm-worker-004 作为imom部署的主要工作机器。

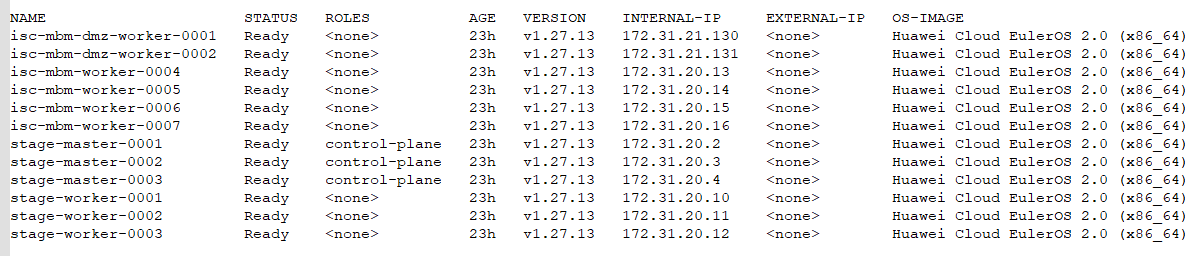

k8s节点:

kubectl  get nodes -o wide


k8s默认存储类(没有):


[root@isc-mbm-worker-004 ~]# kubectl  get sc
[root@isc-mbm-worker-004 ~]#

数据库:172.31.20.101:30052

MBM平台:http://172.31.20.10:30787

镜像仓库:172.31.20.13:5000

isc-mbm-worker-004机器IP:172.31.20.13

华为mbm命名空间: mbm

2. 部署目标

  1. 在现有的k8s集群上部署imom应用;
  2. 跟华为mbm共用同一个数据库;
  3. imom接入现有的mbm平台;

部署清单如下:

部署清单 开放端口 备注
kubepi k8s管理面板 10070 图形化k8s管理
nfs-client存储类 k8s默认存储类
docker registry UI界面 5001 镜像仓库界面
imom相关中间件 32559,32560,32561,32562 redis-sentinel, kkfileview, powerjob, minio
imom服务 32556,32557,32558 kernel, public, aps, otb等

3. 开始部署

3.1 导入本地镜像

按以下的方式，分别导入 images, broker_images 内的镜像。

vi push_images.sh

# 修改目标镜像仓库地址
export ANSIBLE_DOCKER_REGISTRY_ADDRESS="172.31.20.13:5000"

# 导入本地镜像到当前镜像仓库
./push_images.sh
3.2 安装kubepi
mkdir -p  kubepi/kubepi-data
cd kubepi
docker run  --name kubepi -d  -p 10070:80   -v kubepi-data:/var/lib/kubepi    172.31.20.103:5000/common/1panel/kubepi:v1.9.0

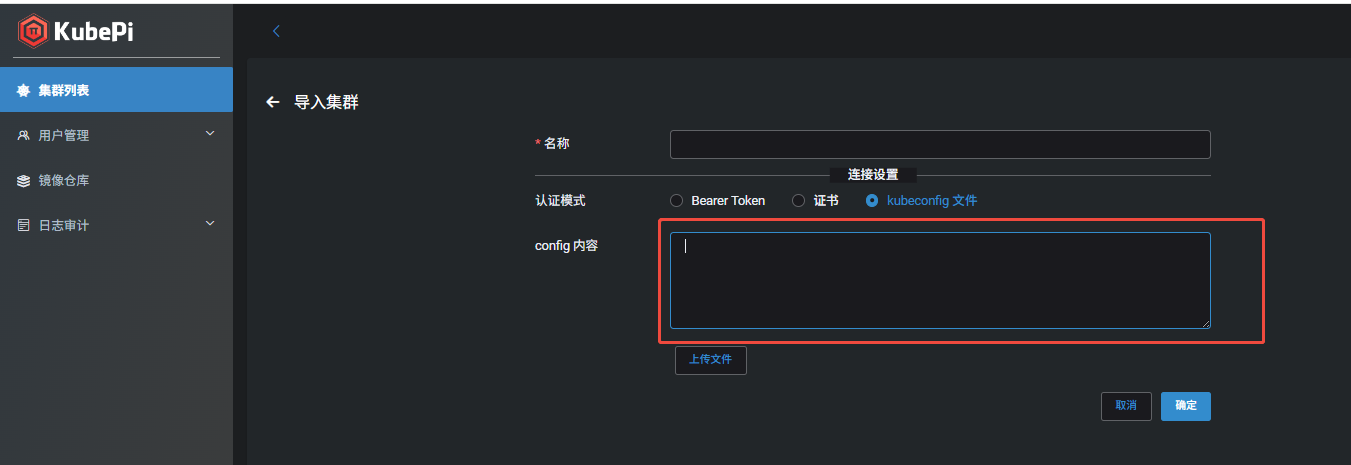

浏览器访问: http://172.31.20.13:10070， 导入当前的k8s集群配置, 文件使用 stage-master-0001 拷贝.kube/config 文件内容。

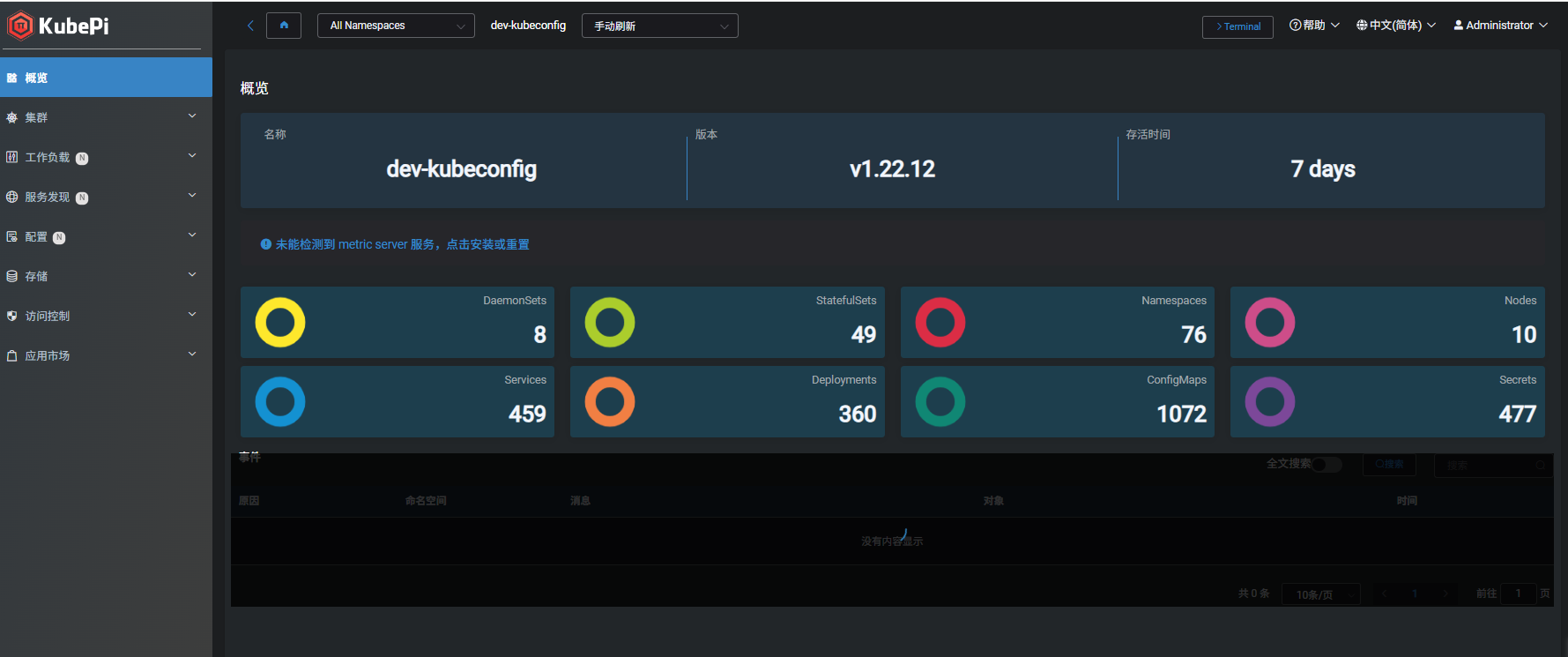

进入集群界面:


3.3 安装镜像仓库UI
docker run -d \
  --name registry-ui \
  --restart always \
  -p 5001:80 \
  -e SINGLE_REGISTRY=true \
  -e REGISTRY_TITLE="Docker Registry UI" \
  -e DELETE_IMAGES=true \
  -e SHOW_CONTENT_DIGEST=true \
  -e NGINX_PROXY_PASS_URL="http://172.31.20.13:5000" \
  -e SHOW_CATALOG_NB_TAGS=true \
  -e CATALOG_MIN_BRANCHES=1 \
  -e CATALOG_MAX_BRANCHES=1 \
  -e TAGLIST_PAGE_SIZE=100 \
  -e REGISTRY_SECURED=false \
  -e CATALOG_ELEMENTS_LIMIT=1000 \
  docker.m.daocloud.io/joxit/docker-registry-ui:latest

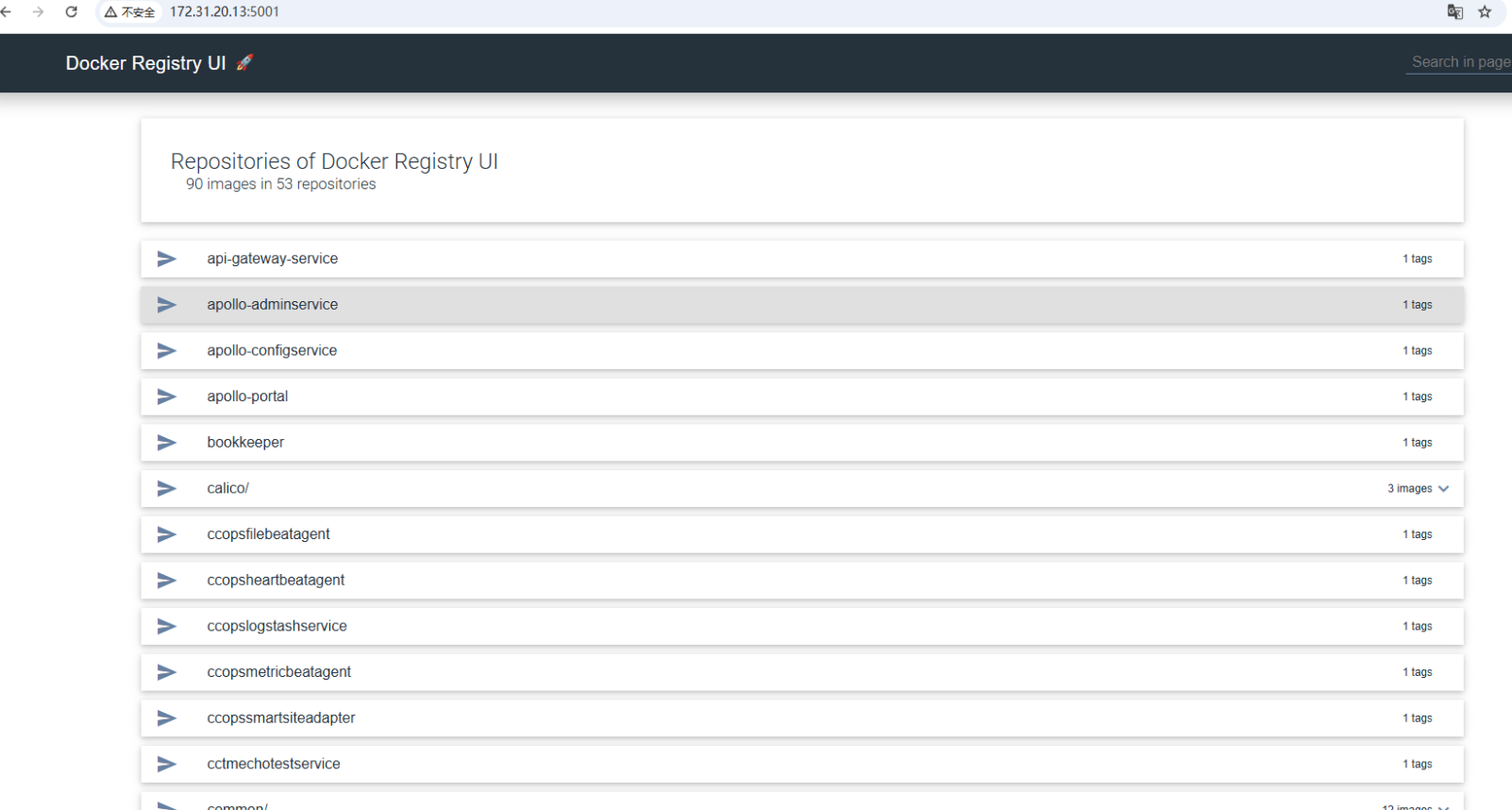

浏览器访问: http://172.31.20.13:5001


3.4 安装nfs-client 存储类

客户提供了nfs服务连接地址: 172.29.251.1:/imom

使用自动化工程部署nfs_client 存储类

# 1. 将 ansible_root 放置在/root 目录下, 修改k8s_app.yml
# vi ansible_root/vars/k8s_app.yml

# 修改配置
nfs_address: "172.29.251.1"

# 修改sie-nfs-client-values.yaml 文件
# vi sie-nfs-client-values.yaml

# 修改配置
nfs:
  server: __IMOM_NFS_ADDRESS
  path: /imom


# 修改host.ini
[k8s_master]
172.31.20.13 ansible_user=root ansible_password=实际的密码

执行以下的命令实现自动化部署:

./auto.sh k8s_app_broker nfs_client

安装完毕后使用以下的命令查看存储类是否已经安装好:

[root@isc-mbm-worker-004 ~]# kubectl  get sc
[root@isc-mbm-worker-004 ~]# kubectl  get sc
NAME                   PROVISIONER                                       RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
nfs-client (default)   cluster.local/nfs-client-nfs-client-provisioner   Delete          Immediate           false                  2y362d
3.5 安装imom中间件

由于华为部署的数据库默认账号不具备远程连接的功能，因此需要自行创建数据库账号。

命令如下:

CREATE USER 'sie'@'%' IDENTIFIED BY 'your_password';
GRANT ALL PRIVILEGES ON *.* TO 'sie'@'%' WITH GRANT OPTION;
FLUSH PRIVILEGES;

修改 ansible_root/vars/k8s_app.yml 配置文件

imom_namespace: "imom"
imom_common_namespace: "common"
imom_elk_namespace: "elk"
imom_disable_elk: "1"
hw_namespace: "mbm"

mysql_address: "172.31.20.101"
mysql_user: "sie"
mysql_password: "your_password"
# 以下配置根据华为部署的gateway名称确定
hw_mbm_address: "http://api-gateway.{{ hw_namespace }}:9090"
# 以下配置登录华为的mbm平台，查看浏览器应用信息确定
hw_tenant_id: "XXX待确定"

由于自动化工程不支持更改数据库的端口，所以需要将所有的3306端口都改成30052

find ansible/packages  -name "*.sh" | xargs grep -rn "3306"
find ansible/packages  -name "biz-conf.yaml" | xargs grep -rn "3306"
# 手工更改所有的3306端口都改成30052

分别执行以下的命令安装imom中间件:

./auto.sh  k8s_app_broker kkfileview
./auto.sh  k8s_app_broker minio
./auto.sh  k8s_app_broker powerjob
./auto.sh  k8s_app_broker redis
3.6 安装imom服务

分别执行以下的命令安装imom中间件:

./auto.sh  k8s_app all
3.7 验证imom服务

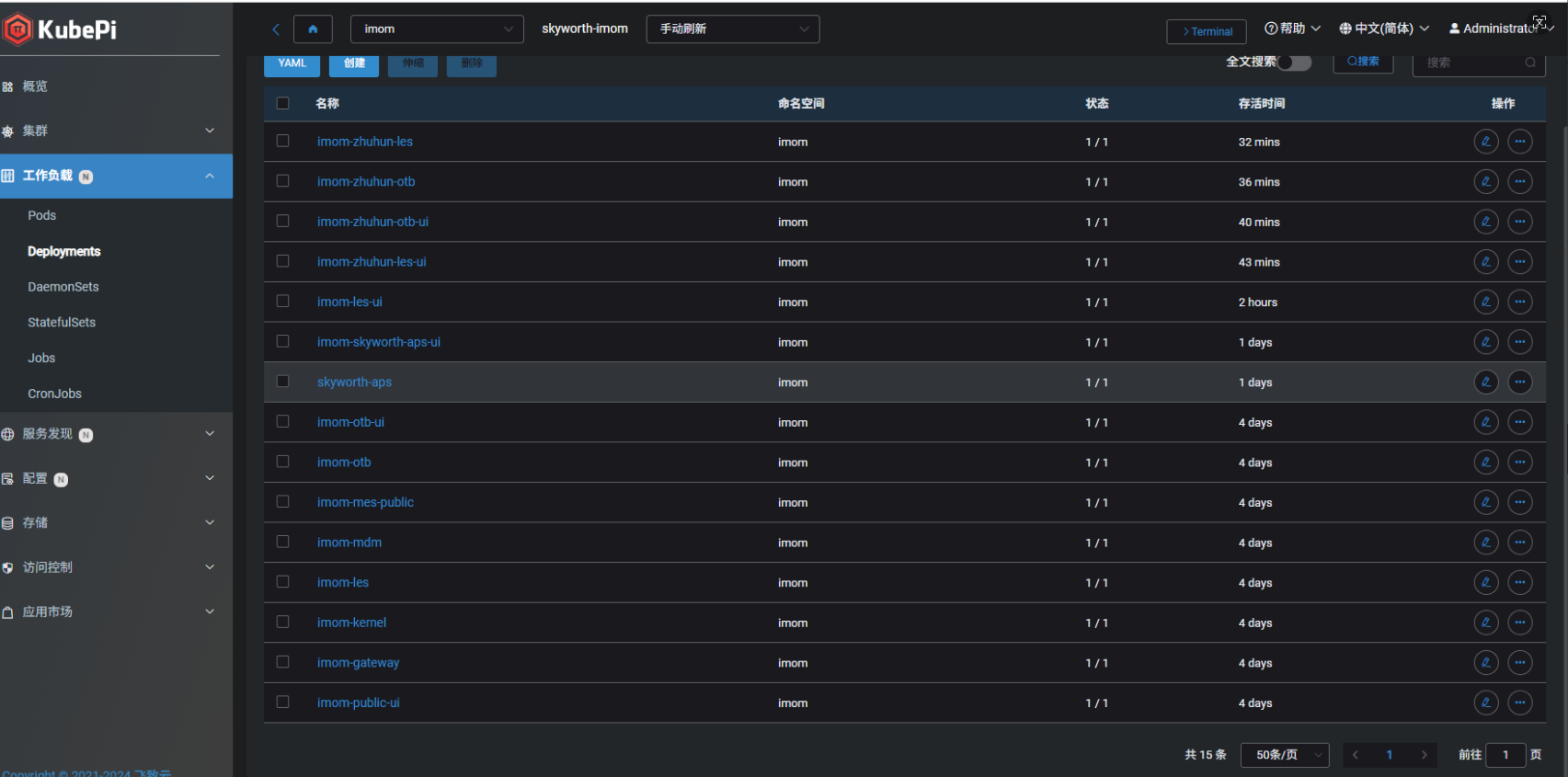

查看imom deployment 的工作状态

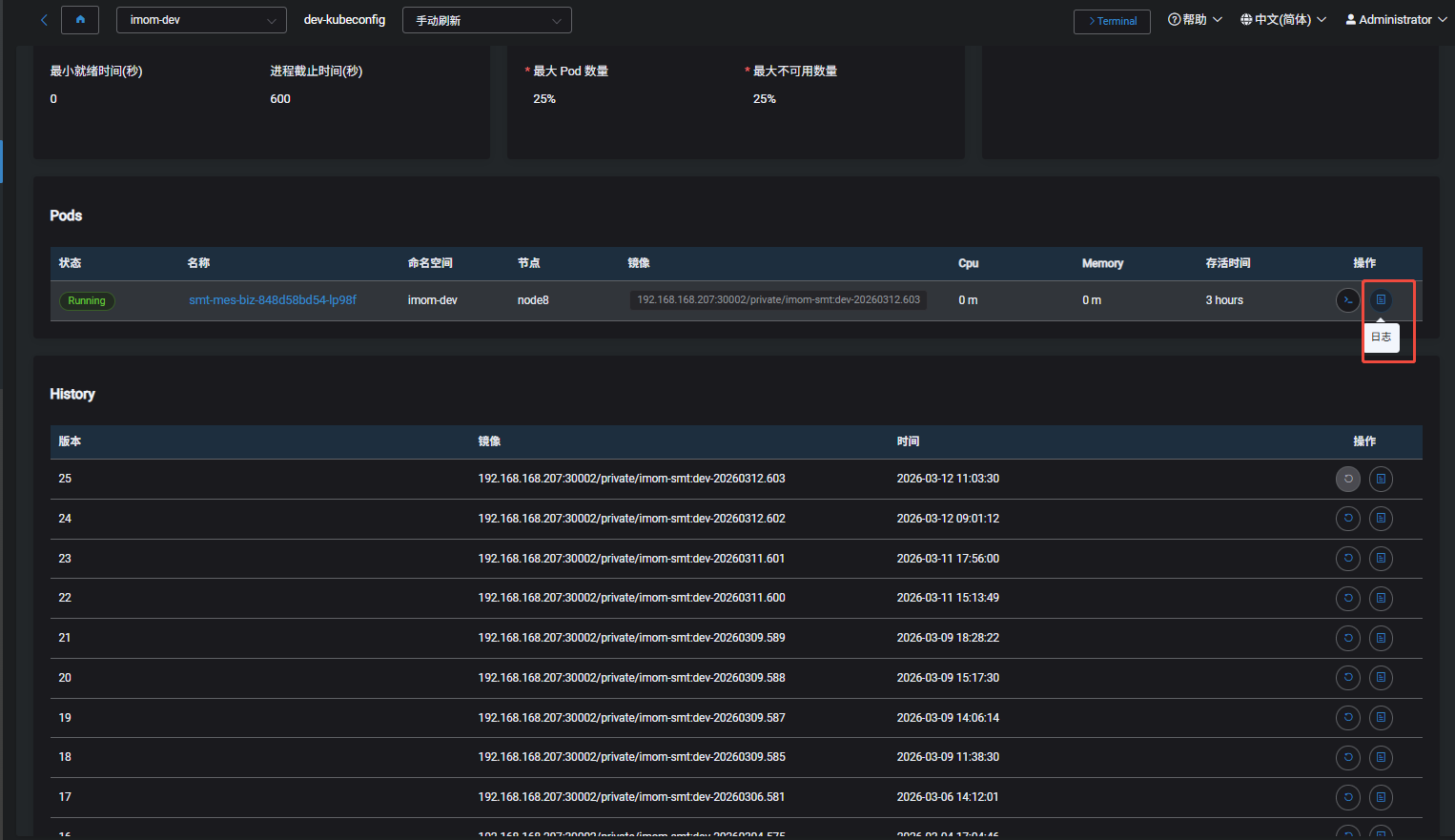

如果工作负载没有成功启动，查看对应的日志定位问题：

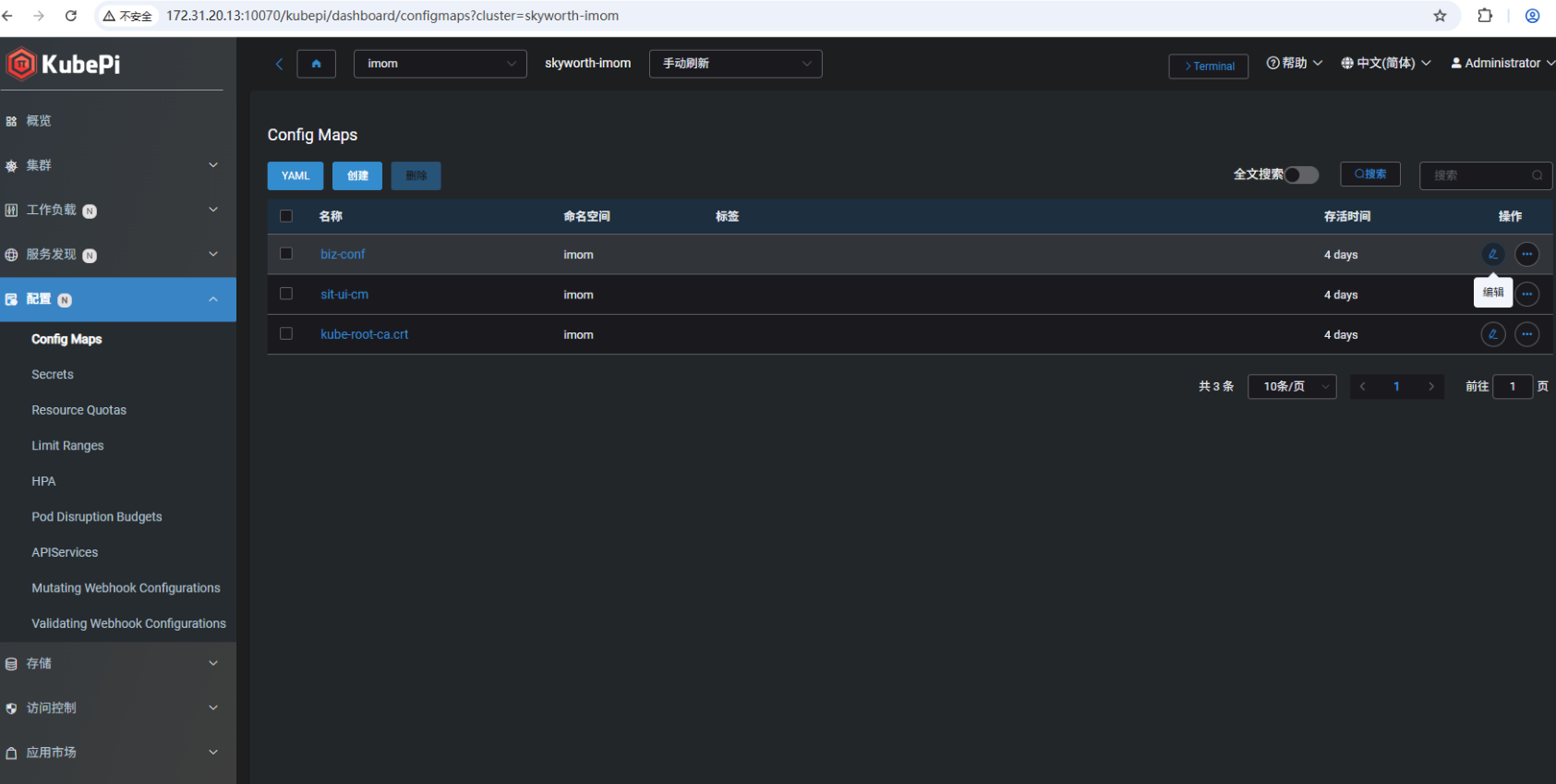

修改对应的配置文件:

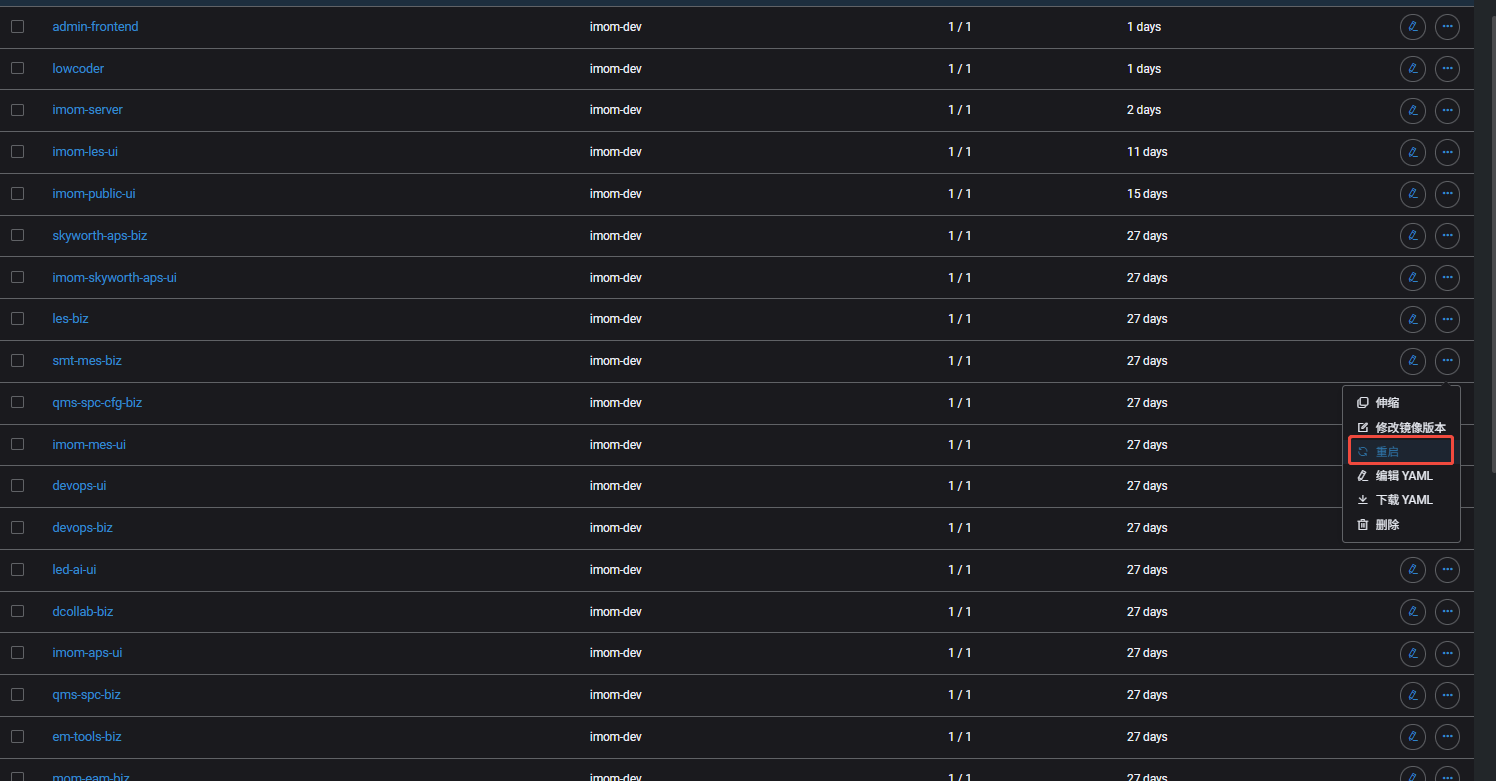

并重启工作负载:


3.8 更新imom服务

如果需要升级imom服务, 可按照以下的方式进行。

找一台能访问到 http://172.31.20.13:5000 的本地linux机器(也可本地安装linux虚拟机), 执行以下的命令上传镜像:

docker load -i 你的镜像文件.tar
docker tag XXXX:/镜像名称:标签 172.31.20.13:5000/镜像名称:标签
docker push 172.31.20.13:5000/镜像名称:标签

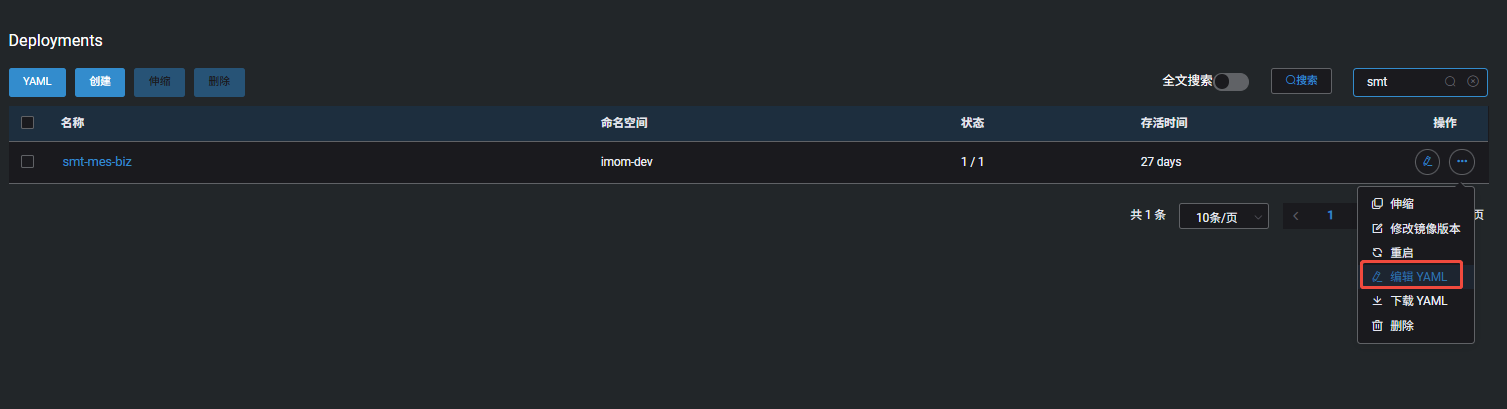

更新工作负载的容器镜像:

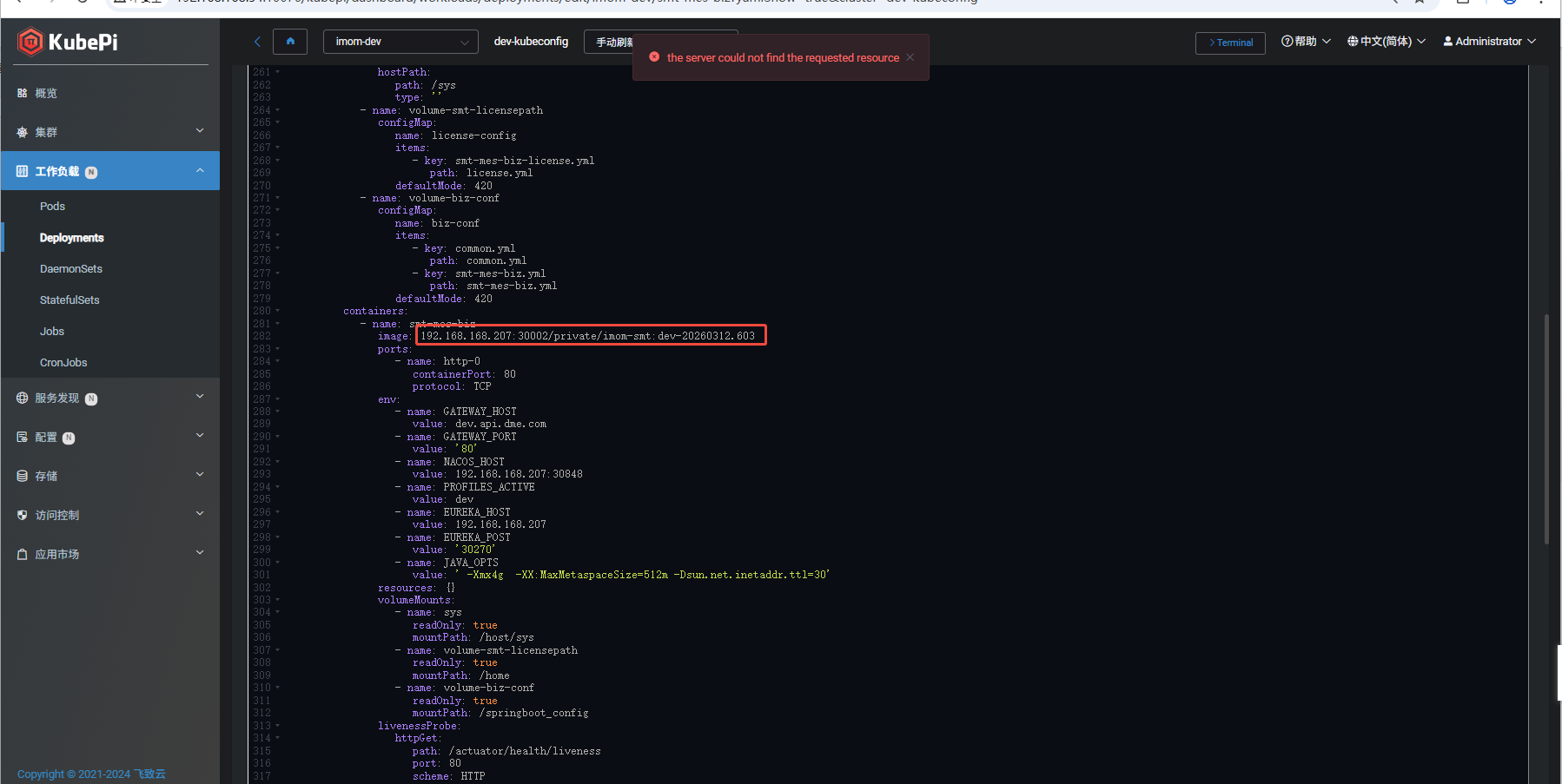

更改为新的容器镜像地址:


等待工作负载启动成功即可。

3.9 添加mbm的转发配置，关联imom

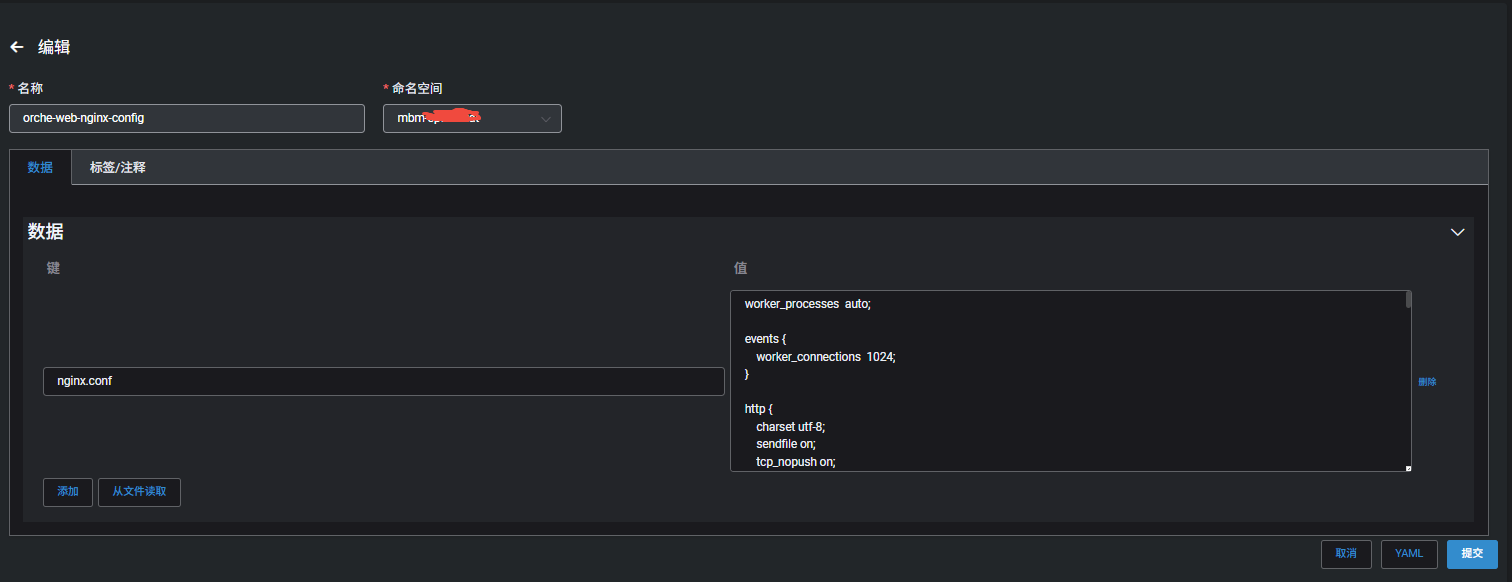

修改mbm命名空间下的 orche-web-nginx-config nginx.conf 配置。


在后面新增以下的路由转发:


		  location /sieapi {
			  proxy_pass http://imom-gateway.imom;
			  rewrite ^/sieapi/(.*)$ /$1 break;
			  proxy_send_timeout 300s;
			  proxy_read_timeout 300s;
			  proxy_set_header X-Real-IP $remote_addr;
			  proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
		  }

		  location /kkfileview/preview/ {
			  proxy_pass http://kkfileview-svc.common:8012/;
		  }
		  location /kkfileview/ {
			  proxy_pass http://kkfileview-svc.common:8012/;
		  }

		  location /imom-public/{
		      proxy_pass http://imom-public-ui.imom/;
		  }
		  location /imom-skyworth-aps/{
		      proxy_pass http://imom-skyworth-aps-ui.imom/;
		  }
		  location /imom-otb/{
		      proxy_pass http://imom-otb-ui.imom/;
		  }
		  location /imom-les/{
		      proxy_pass http://imom-les-ui.imom/;
		  }

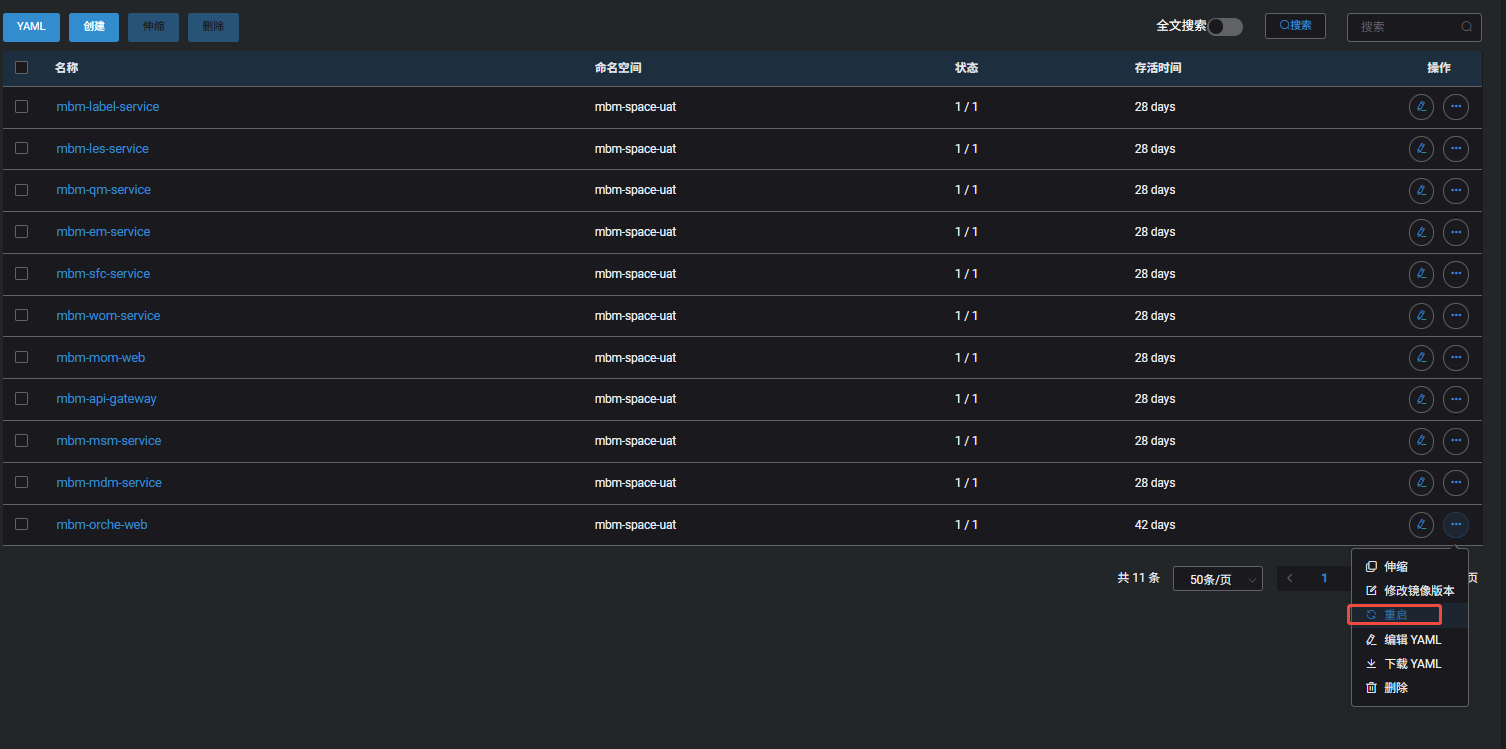

之后重启华为的mbm-orche-web服务


4. 业务配置

查看《种子数据配置》 一文初始化种子数据

5. 中间件开放端口，方便本地调试

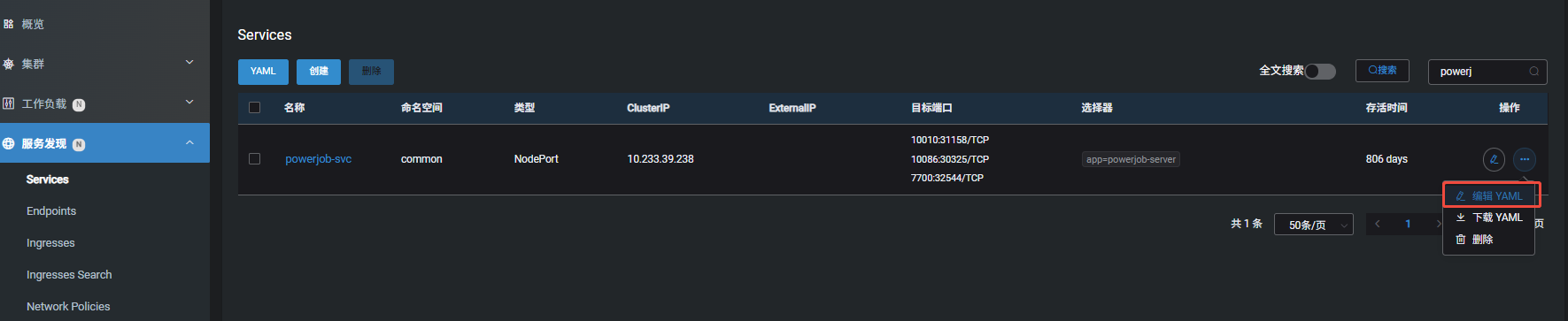

以powerjob为例， 开放nodeport端口

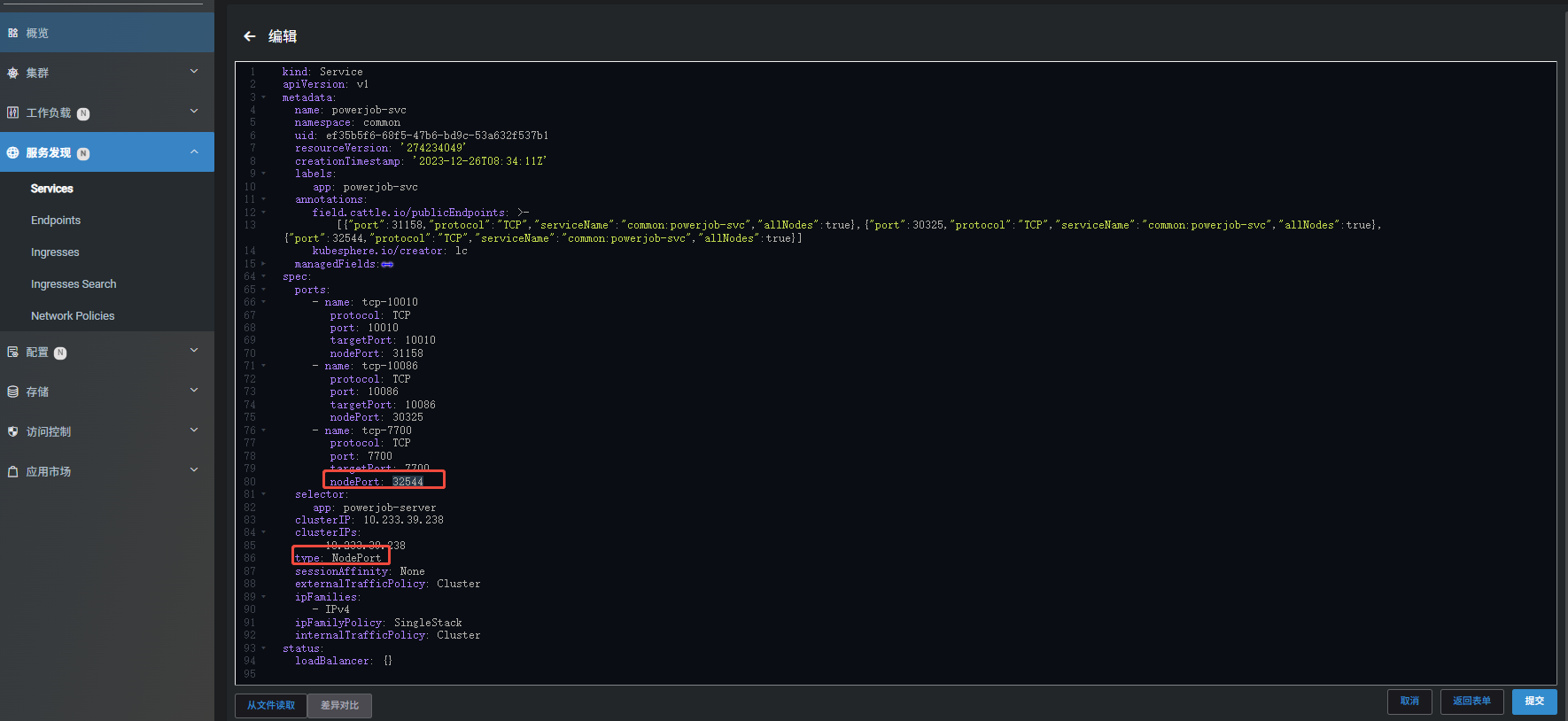

将type 改为NodePort, 新增nodePort字段


让客户在防火墙配置上开放对应的端口。

按此方法开发其他的中间件端口。

开放的服务访问地址:

1、imom_gateway http://172.31.20.13:32556
2、imom_kernel http://172.31.20.13:32557
3、imom_public_ui，http://172.31.20.13:32558
4、redis， 172.31.20.13:32559
5、MINIO，http://172.31.20.13:32560
6、powerjob，http://172.31.20.13:32561
7、hw_openapi，http://172.31.20.13:32562
8、imom_devops，http://172.31.20.13:32563
9、docker registry，http://172.31.20.13:5001
